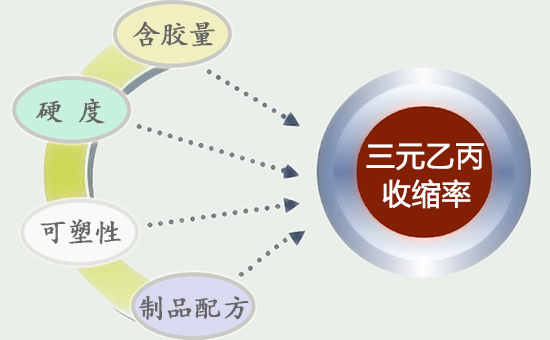

三元乙丙再生膠是耐高低溫、抗老化性能最好的再生膠，與此同時，它的收縮率在再生膠產(chǎn)品中也是最大的，表示膠料在壓制、加熱硫化過程中，膠料內(nèi)部發(fā)生變形和交聯(lián)產(chǎn)生的熱膨脹力在冷卻中應(yīng)力趨于消除的比例最佳。三元乙丙再生膠的收縮率影響因素有很多，如果想要選擇收縮率好的乙丙再生膠，不妨從以下幾個方面考慮：

1、三元乙丙再生膠含膠量：通常情況下，三元乙丙再生膠的含膠量越高，產(chǎn)品的收縮率越大，這是由于含膠量越高的再生膠內(nèi)部所含橡膠烴含量越高。

2、三元乙丙再生膠硬度：一般硬度越高的三元乙丙再生膠收縮率越大。

3、三元乙丙再生膠可塑性：三元乙丙再生膠可塑性越高、流動性越好，再生膠的收縮率越小。

使用三元乙丙再生膠生產(chǎn)橡膠制品的時候，收縮率大小并不能反應(yīng)膠料是否合適，再生膠收縮率與橡膠制品所需的收縮率最相近的才是最好的。如果相要調(diào)整三元乙丙橡膠制品的收縮率，可以通過調(diào)整再生膠制品配方、生產(chǎn)工藝等方式改變膠料收縮率。

三元乙丙再生膠制品配方中，硫磺用量越大，再生膠收縮率越大；補強劑、填充劑添加量越多，收縮率越??；三元乙丙再生膠制品硫化溫度每增加10℃，再生膠的收縮率就增加0.1%～0.2%。

三元乙丙再生膠收縮率比乳膠再生膠、丁腈再生膠等產(chǎn)品的收縮率都要大，但是并不是代表所有的三元乙丙再生膠制品的收縮率都高于其他種類的再生膠制品，因為再生膠制品的收縮率與橡膠制品的形狀、模具、厚度都有關(guān)系，比如薄形制品（斷面厚度小于3mm）比厚制品（10mm以上）的收縮率大0.2%～0.6%，因此關(guān)于再生膠的收縮率問題并不是一句兩句話可以表述清楚的，您還有新發(fā)現(xiàn)嗎？

獨家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運橡膠：學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤。
