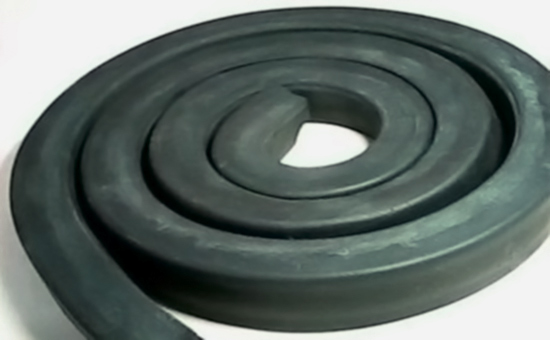

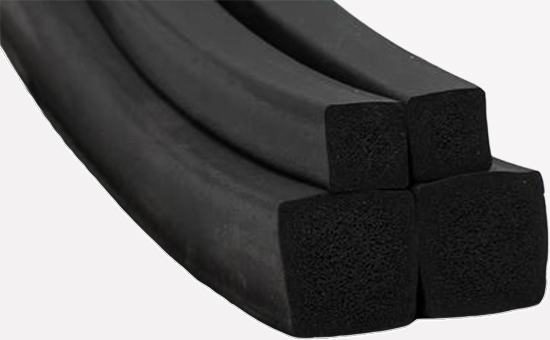

三元乙丙再生膠保留了三元乙丙橡膠基本性能特點(diǎn)，耐高低溫、耐臭氧、抗老化性能優(yōu)異，可單獨(dú)使用或與三元乙丙原膠、丁基原膠并用生產(chǎn)各類海綿橡膠制品，用于緩沖、隔音、隔熱等，比如汽車密封系統(tǒng)中的海綿密封條。使用三元乙丙再生膠生產(chǎn)海綿發(fā)泡橡膠制品時(shí)，發(fā)泡劑選擇至關(guān)重要，一定要充分了解常用發(fā)泡劑的特性。

1.碳酸氫鈉

碳酸氫鈉俗稱小蘇打，是典型的硅酸鹽類無機(jī)發(fā)泡劑，白色粉末，熱分解溫度在150℃左右，分解后產(chǎn)生二氧化碳和水蒸氣，發(fā)氣量在100mL/g左右。碳酸氫鈉作為三元乙丙再生膠海綿發(fā)泡橡膠制品的發(fā)泡劑時(shí)，用量控制在5-15份，配合適量硬脂酸促進(jìn)分解，制備的海綿孔徑細(xì)小、均一。碳酸氫鈉發(fā)氣量小，常與有機(jī)發(fā)泡劑并用。

2.發(fā)泡劑AC

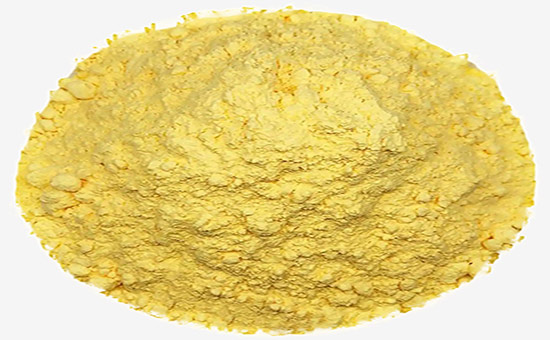

發(fā)泡劑AC化學(xué)名為偶氮二甲酰胺，黃橙色粉末，單獨(dú)使用時(shí)熱分解溫度在200℃左右，分解后產(chǎn)生的主要?dú)怏w是N2和CO，發(fā)氣量約為190-240mL/g。使用三元乙丙再生膠生產(chǎn)海綿密封條時(shí)常有發(fā)泡劑AC，發(fā)氣量大，氣體滲透性小，制品具有結(jié)皮良好、無味等特點(diǎn)。

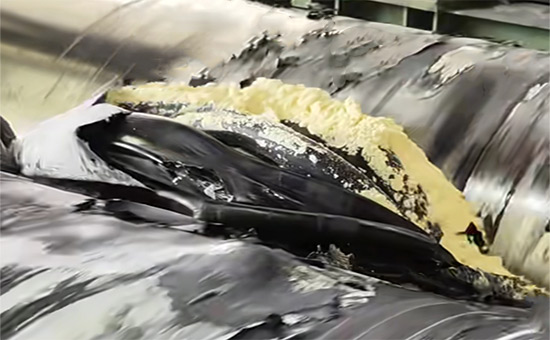

發(fā)泡劑AC分解溫度較高，配合使用硬脂酸、金屬氧化物（如ZnO、MgO等）、脂肪酸金屬鹽（硬脂酸鋅等）、尿素類物質(zhì)、常用硫化促進(jìn)劑等，可以使發(fā)泡劑AC分解溫度降低到130-180℃范圍內(nèi)，使發(fā)泡與硫化更好地匹配。需要注意的是，發(fā)泡劑AC硫化過程易受到水分的影響，在淺色膠料中分解不完全時(shí)具有顏色污染性，使膠料顏色發(fā)黃。

3.發(fā)泡劑H

發(fā)泡劑H化學(xué)名為二亞硝基亞戊基四胺，淡黃色粉末，單獨(dú)使用時(shí)熱分解溫度在200℃左右，分解產(chǎn)物主要是N2和NH3等，發(fā)氣量為250mL/g左右。發(fā)泡劑H發(fā)氣量大，加入發(fā)泡助劑后分解溫度明顯降低，發(fā)泡容易，在三元乙丙再生膠海綿發(fā)泡制品中應(yīng)用較廣，用量在2-10份之間。

發(fā)泡劑H分解溫度較高，使用尿素類、有機(jī)酸類、促進(jìn)劑等可以降低分解溫度，其中尿素不僅可以顯著降低發(fā)泡劑H的分解溫度（120-140℃），還可以有效消除氣味；硬脂酸在三元乙丙海綿膠料中不僅可以作為硫化活性劑和發(fā)泡助劑，還可以使發(fā)泡劑H分解溫度降低至130℃左右，是發(fā)泡劑H最通用的發(fā)泡助劑，一般用量約為2.5-5份；促進(jìn)劑M也可以降低發(fā)泡劑分解溫度。

4.發(fā)泡劑OBSH

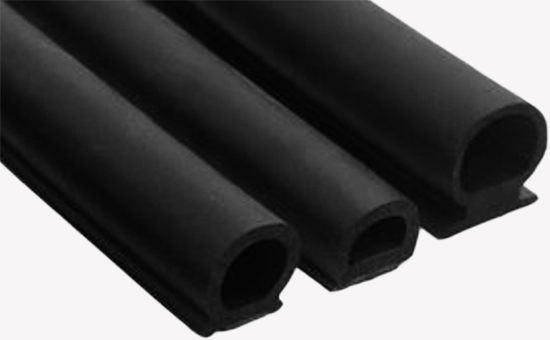

發(fā)泡劑OBSH化學(xué)名為二苯磺酰肼，白色粉末，熱分解溫度約為150-160℃，分解產(chǎn)物主要是N2和水蒸氣，發(fā)氣量約為115-130mL/g。發(fā)泡劑OBSH具有熱分解溫度低E4LYY719、分解速度快、無著色污染性、分解產(chǎn)物無味無毒等，使用過程中發(fā)孔容易，泡孔結(jié)構(gòu)均勻細(xì)膩，海綿的尺寸穩(wěn)定性好，在三元乙丙再生橡膠模型或擠出成型海綿制品中應(yīng)用廣泛，用量在2-10份之間。

需要注意的是，發(fā)泡劑OBSH的發(fā)氣量較小，難以制備高發(fā)孔率的低密度海綿，通常與發(fā)泡劑AC配合使用；尿素、常用促進(jìn)劑等可使發(fā)泡劑OBSH分解溫度進(jìn)一步降低到110-140℃。

5.尿素

尿素，白色固體顆?；蛭⒓?xì)粉末，熔點(diǎn)約為130℃，本身可分解放出氣體，普遍用作發(fā)泡助劑使用，呈堿性，能夠促進(jìn)硫化。

以三元乙丙再生膠為主要原料生產(chǎn)海綿發(fā)泡橡膠制品時(shí)，不僅需要根據(jù)成型工藝選擇分解溫度合適的發(fā)泡劑，還需要通過發(fā)泡助劑的應(yīng)用，使發(fā)泡劑的分解在硫化可調(diào)控的溫度范圍內(nèi)進(jìn)行；膠料中配合劑影響發(fā)泡劑的分解速度，比硫化更難調(diào)整；因此三元乙丙再生膠發(fā)泡制品配方一般是在發(fā)泡體系確定后，再通過硫化體系的調(diào)整來適應(yīng)相應(yīng)的發(fā)泡體系；后續(xù)與您分享三元乙丙再生膠海綿發(fā)泡橡膠制品硫化體系與發(fā)泡體系配合技巧。

獨(dú)家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運(yùn)橡膠：學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤(rùn)。
