三元乙丙橡膠生產(chǎn)的防水卷材耐候性、耐臭氧性能優(yōu)于氯丁橡膠、丁基橡膠防水卷材，是世界建筑防水卷材中的主要品種。三元乙丙再生膠保留了乙丙橡膠E4LYY31基本性能特點，耐老化性能優(yōu)異，可替代三元乙丙原膠生產(chǎn)各類EPDM橡膠制品，有效降低原料成本，防水卷材就是其中之一。本文主要分享三元乙丙再生膠在防水卷材中的摻用方法與硫化配方。

三元乙丙再生膠可單獨使用或與三元乙丙橡膠、丁基橡膠、丁基再生膠等并用制備高性價比防水卷材。

1.單獨使用三元乙丙再生膠生產(chǎn)防水卷材硫化配方

三元乙丙再生膠 100份，氧化鋅 3.5份，硬脂酸 0.7份，炭黑N550 70份，重鈣 50份，石蠟油 30份，增粘樹脂 3.5份，促進劑BZ 0.6份，促進劑CZ 1.4份，促進劑TMTD 0.3份，硫黃 0.7份；合計：260.7份。

2.三元乙丙橡膠/三元乙丙再生膠并用生產(chǎn)防水卷材硫化配方

三元乙丙橡膠 75份，三元乙丙再生膠 25份，氧化鋅 5份，硬脂酸 1份，防老劑AW 0.5份，防老劑MB 2份，炭黑N550 85份，白炭黑 20份，陶土 55份，凡士林 20份，石蠟油 64份，偶聯(lián)劑 1份，促進劑BZ 2.4份，促進劑DM 0.9份，促進劑NA-22 0.7份，促進劑TMTD 2.5份；合計：360份。

3.三元乙丙再生膠/丁基橡膠并用生產(chǎn)防水卷材硫化配方

三元乙丙再生膠 70份，丁基橡膠 30份，氧化鋅 5份，硬脂酸 2份，炭黑N330 65份，活性碳酸鈣 20份，重質(zhì)碳酸鈣 20份，石蠟油 30份，歧化松香 5份，促進劑BZ 1.5份，促進劑CZ 1份，促進劑M 0.5份，促進劑TMTD 0.5份，硫黃 1.5份，氧化鈣 8份；合計：261份。

4.丁基再生膠防水卷材摻用三元乙丙再生膠性能改進配方

丁基再生膠 85份，三元乙丙再生膠 15份，氧化鋅 2份，硬脂酸 0.4份，促進劑M 0.3份，促進劑TMTD 1份，促進劑ZDC 0.6份，硫黃 1份；合計：105.3份。

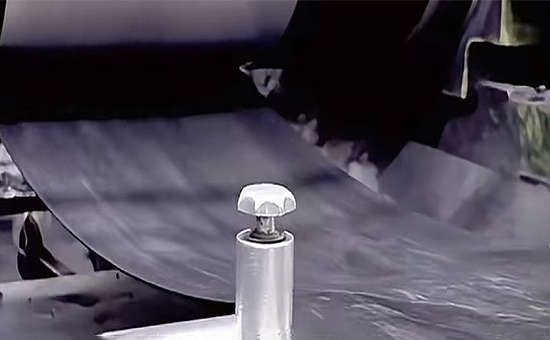

橡膠防水卷材主要有以下三種加工方式： 膠料經(jīng)壓延或擠出后，采用間接蒸汽硫化罐硫化（使用最多）；膠料經(jīng)壓延或擠出后，采用熱空氣硫化； 經(jīng)過壓延或擠出的半成品膠板直接使用，使其自然硫化。

5.三元乙丙再生膠生產(chǎn)防水卷材配合體系設(shè)計要點

使用高耐磨炭黑或中超耐磨炭黑補強能夠提升三元乙丙再生膠防水卷材膠料強度、改善壓延工藝性能；粗粒子碳酸鈣，或?qū)⑻妓徕}與軟質(zhì)陶土并用，可以防止防水卷材中出現(xiàn)空氣洞和針狀氣泡；適當加入增粘樹脂如古馬隆樹脂，可以提高防水卷材膠料粘合性。

防水卷材用操作油中如果揮發(fā)物含量過高，會導(dǎo)致防水卷材的收縮。因此，三元乙丙再生膠防水卷材生產(chǎn)中應(yīng)減少操作油用量，建議使用揮發(fā)物含量低、高苯胺點的油品；使用熱空氣硫化時建議添加少量氧化鈣，避免膠料起泡。

使用三元乙丙再生膠降低防水卷材生產(chǎn)成本時，一定要合理設(shè)計配方，尤其是硫化體系、補強體系和軟化體系設(shè)計；后續(xù)小編繼續(xù)與您分享三元乙丙再生膠生產(chǎn)防水卷材的優(yōu)勢與生產(chǎn)工藝要點。

獨家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運橡膠：學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤。
