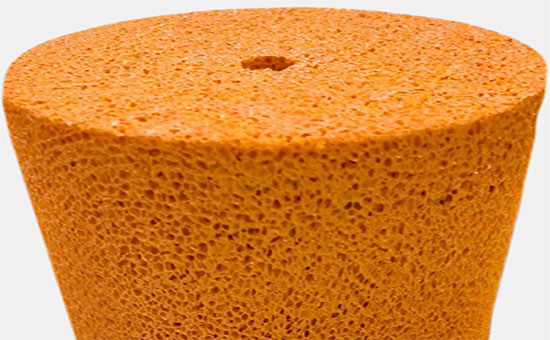

海綿橡膠作為一種多孔硫化橡膠，具備優(yōu)異的減震、隔音、隔熱性能，在多個領(lǐng)域有著廣泛的應用。副牌天然橡膠性能與標準天然橡膠接近，價格又比標膠低很多，常被考慮用于海綿橡膠的生產(chǎn)。然而，由于副牌天然橡膠的物理性質(zhì)可能與正牌有所差異，因此在生產(chǎn)過程中需要特別注意以下幾個關(guān)鍵要求。

1.嚴格控制塑煉過程

副牌天然橡膠的門尼黏度可能較高，在塑煉過程中建議采用三段或四段塑煉方法，確保薄通次數(shù)達到40至100次，降低生膠的黏度、提高其可塑性。塑煉后的副牌天然橡膠膠料應停放至少2至7天，促進配合劑的充分分散，避免制造海綿橡膠時出現(xiàn)孔眼大小不均和鼓大泡等問題。

2.注意發(fā)泡與硫化速率的匹配

海綿橡膠的生產(chǎn)中，發(fā)泡速率與硫化速率的匹配是技術(shù)關(guān)鍵。設計以副牌天然橡膠為主要原料的海綿橡膠配方時，需要準確E4LYY14計算發(fā)泡劑的用量和硫化體系的組成，確保發(fā)泡過程與硫化過程同步進行，以獲得均勻的孔眼結(jié)構(gòu)和良好的物理性能。

3. 膠料的傳熱性

良好的傳熱性對于海綿橡膠的均勻發(fā)泡和硫化至關(guān)重要，生產(chǎn)過程中應優(yōu)化副牌天然橡膠海綿膠料配方，添加適當?shù)募庸ぶ鷦?，能夠有效提高膠料的傳熱性，確保內(nèi)外泡孔均勻，硫化程度一致。

4. 發(fā)泡時控制膠料內(nèi)部壓力

在發(fā)泡過程中，膠料內(nèi)部產(chǎn)生的壓力應大于外部壓力，以保證發(fā)泡的穩(wěn)定性和泡孔的均勻性，海綿橡膠生產(chǎn)企業(yè)可以通過調(diào)整配方和加工條件來確保發(fā)泡效果。

5. 全面考慮設計配方

使用副牌天然橡膠制備海綿橡膠時，配方設計應綜合考慮孔眼類型、大小與均勻性，以及橡膠的密度、硬度、手感、柔軟度、表面狀況等物理性能，以滿足特定應用場景的性能要求。

副牌天然橡膠是替代天然橡膠生產(chǎn)高性能低價格海綿橡膠的理想原料，生產(chǎn)過程中需要在塑煉、發(fā)泡、硫化等關(guān)鍵工藝環(huán)節(jié)進行嚴格的控制和優(yōu)化；通過合理的配方設計和工藝調(diào)整，充分利用副牌天然橡膠的成本優(yōu)勢，確保成品性能滿足行業(yè)標準。

獨家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運橡膠：學習再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤。
