再生膠進(jìn)行混煉時(shí),膠料中所用的生膠與配合劑必須達(dá)到國家技術(shù)標(biāo)準(zhǔn)中規(guī)定的各項(xiàng)技術(shù)指標(biāo),因此各種配合劑在使用前,通常必須按規(guī)定的技術(shù)標(biāo)準(zhǔn)嚴(yán)格地進(jìn)行質(zhì)量檢驗(yàn)。對質(zhì)量技術(shù)性能不符合要求的配合劑,必須進(jìn)行補(bǔ)充加工,主要包括固體配合劑的粉碎、粉狀配合劑的干燥和篩選、黏性配合劑的熔化和過濾、液體配合劑的脫水和過濾等;符合要求后才能投入使用。
1.再生膠配合劑補(bǔ)充加工—粉碎
塊狀或粗粒狀配合劑在使用前需要粉碎、磨細(xì),以便于在再生膠膠料中進(jìn)行分散。粉碎常在盤式粉碎機(jī)、球磨機(jī)和錘式破碎機(jī)等機(jī)械中進(jìn)行;刨片機(jī)等用于石蠟等的切片,錘式破碎機(jī)主要用于粉碎瀝青、松香等塊狀配合劑。配合劑的粉碎程度應(yīng)根據(jù)其性質(zhì)來決定、如硬脂酸、石蠟應(yīng)不大于10g,瀝青則不應(yīng)粉碎過細(xì),否則會造成熔化或粘連。
2.再生膠配合劑補(bǔ)充加工—干燥
干燥的目的是去除或減少配合劑中的水分及低揮發(fā)性雜質(zhì)。再生膠配合劑中含水量過大,配合劑容易結(jié)團(tuán),不僅會使篩選困難,同時(shí)也容易使硫化膠2SLYY322產(chǎn)生氣泡。因此在使用以前必須使配合劑在專門的加溫室或干燥器中進(jìn)行加熱干燥,去除其中的水分。
再生膠制品生產(chǎn)中用到的配合劑按其與水分的作用,可分為兩類:
第一類配合劑容易吸水而變質(zhì)、結(jié)團(tuán)而影響制品質(zhì)量,如氧化鎂等,遇水后會發(fā)生化學(xué)變化、影響橡膠的硫化活性;大部分發(fā)泡劑會因吸水而影響起發(fā)率;某些礦質(zhì)填料吸水后雖不變質(zhì),但會造成制品硫化后脫層、內(nèi)部起鼓等質(zhì)量問題;硫黃吸水后造成粒子表面酸化,導(dǎo)致結(jié)團(tuán),不僅影響分散,而且會加速制品老化。
第二類配合劑受水作用不起化學(xué)變化,雖然大部分有吸濕性,但一般吸收量不大,可不進(jìn)行干燥。如果水分含量過大,則必須進(jìn)行干燥,以避免產(chǎn)生氣泡配合劑的干燥可采用各種不同的干燥設(shè)備,如干燥室、真空干燥箱、烘箱或螺旋式干燥機(jī)等。

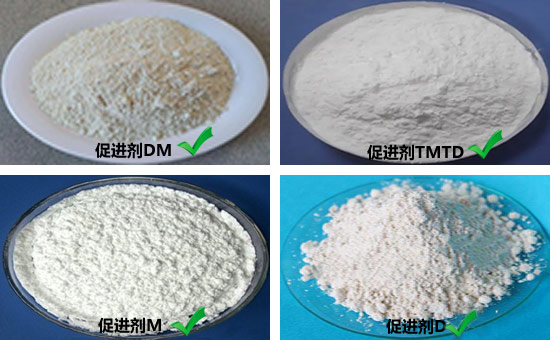

熔點(diǎn)較低的配合劑,如硫黃、促進(jìn)劑和防老劑進(jìn)行干燥時(shí),干燥溫度應(yīng)比其熔點(diǎn)低25-40℃,以免熔融結(jié)塊。硫黃干燥時(shí),最好先將其薄薄地鋪在干燥盤中,然后在35-45℃下進(jìn)行干燥。這樣不但能去除水分,而且能去除硫黃中的亞硫酸。無機(jī)礦質(zhì)填料類的干燥溫度可在80℃以上。配合劑的干燥程度應(yīng)根據(jù)其水分含量來控制,一般含水率應(yīng)控制在1.5%以下。
獨(dú)家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載,摘抄、節(jié)選。關(guān)注鴻運(yùn)橡膠:學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù),幫您降低成本增加利潤。
